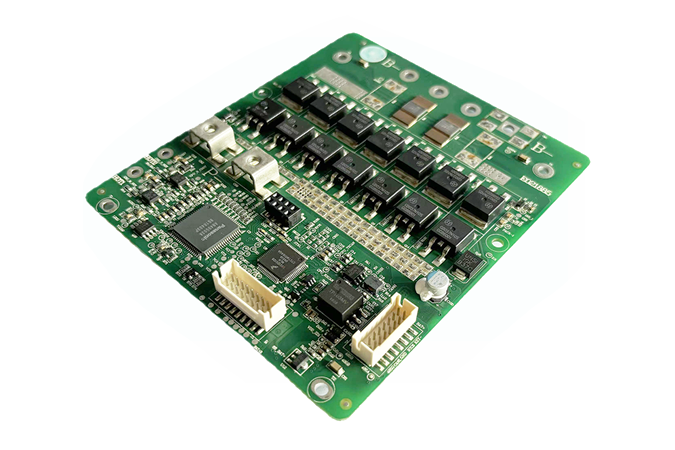

PCBA電路板的生產包括設計、物料采購、SMT 貼片生產、DIP 插件生產、測試與檢驗以及質量控制，以下是每個階段關鍵要點的分別闡述：

一、設計階段

1.電路設計

合理布局：元件布局應考慮信號流向、散熱、電磁兼容性等因素。高速信號線路盡量短且避免彎曲，模擬和數字電路分開布局以減少干擾。

電源和地線設計：確保電源供應穩定，地線回路低阻抗。根據電流大小合理設計電源和地線的寬度。

阻抗控制：對于高速信號傳輸，控制線路阻抗以減少信號反射和失真。與制造商溝通確定阻抗要求。

2.元件選擇

質量可靠：選擇質量可靠、符合標準的元件?？紤]元件的溫度范圍、耐壓、精度等參數。

可焊性好：元件的引腳應具有良好的可焊性，以確保焊接質量。

兼容性：元件之間應相互兼容，避免出現不匹配的情況。

二、物料采購

1.供應商管理

選擇可靠的供應商：對供應商進行評估，選擇具有良好信譽、質量穩定的供應商。

建立長期合作關系：與供應商建立長期穩定的合作關系，確保物料供應的及時性和質量穩定性。

質量檢驗：對采購的物料進行嚴格的質量檢驗，包括外觀、尺寸、電氣性能等方面的檢驗。

2.物料存儲

環境要求：存儲物料的環境應干燥、清潔、溫度適宜。避免物料受潮、氧化、損壞。

分類存儲：對不同類型的物料進行分類存儲，便于管理和取用。

先進先出：遵循先進先出的原則，確保使用的物料是最新鮮的。

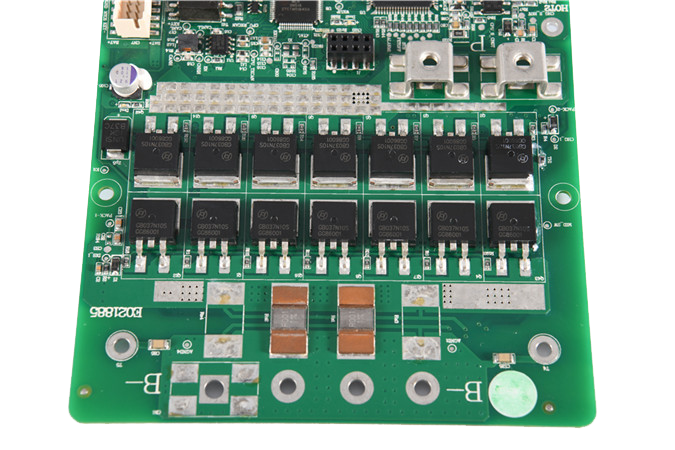

三、SMT 貼片生產

1.鋼網制作

精度要求：鋼網的開口尺寸和位置應與元件的引腳對應準確，確保錫膏印刷的精度。

厚度選擇：根據元件的尺寸和焊接要求選擇合適的鋼網厚度。

清潔維護：定期對鋼網進行清潔和維護，確保錫膏印刷質量。

2.錫膏印刷

印刷參數設置：調整印刷機的壓力、速度、脫模速度等參數，確保錫膏印刷均勻、厚度一致。

錫膏質量控制：選擇質量穩定的錫膏，控制錫膏的粘度、顆粒度等參數。

檢查和修正：對印刷后的錫膏進行檢查，如有缺陷及時進行修正。

3.元件貼裝

貼裝精度：確保元件貼裝位置準確，偏差在允許范圍內。使用高精度的貼片機和視覺系統。

元件方向：注意元件的極性和方向，避免貼裝錯誤。

壓力控制：控制貼片機的貼裝壓力，避免損壞元件和電路板。

4.回流焊接

溫度曲線設置：根據錫膏的特性和元件的要求設置合理的回流焊接溫度曲線。包括預熱、升溫、回流、冷卻等階段。

爐溫控制：確?；亓鳡t的溫度均勻穩定，避免出現局部過熱或過冷的情況。

氣氛控制：在回流焊接過程中，控制爐內的氣氛，如氮?dú)獗Ｗo(hù)可以提高焊接質量。

四、DIP 插件生產

1.插件工藝

插件順序：根據電路板的設計和工藝要求，確定插件的順序。一般先插小元件，后插大元件。

插件方向：注意元件的極性和方向，確保插件正確。

引腳整形：對插件元件的引腳進行整形，使其符合焊接要求。

2.波峰焊接

波峰高度和速度：調整波峰焊機的波峰高度和速度，確保焊接質量。波峰高度應適中，速度不宜過快或過慢。

助焊劑選擇：選擇合適的助焊劑，提高焊接效果?？刂浦竸┑膰娡苛亢途鶆蛐?。

預熱溫度：對電路板進行預熱，提高焊接質量。預熱溫度應根據電路板的材質和厚度進行調整。

五、測試與檢驗

1.在線測試（ICT）

測試夾具設計：根據電路板的設計制作專用的測試夾具，確保測試的準確性和可靠性。

測試程序開發：編寫測試程序，對電路板的電氣性能進行測試。包括開路、短路、電阻、電容等參數的測試。

故障診斷：對測試中發現的故障進行診斷和分析，確定故障原因并進行修復。

2.功能測試

測試方案制定：根據電路板的功能要求制定詳細的測試方案。包括輸入輸出信號的測試、邏輯功能的測試等。

測試設備選擇：選擇合適的測試設備，如示波器、邏輯分析儀、信號發生器等。

測試環境搭建：搭建測試環境，確保測試的準確性和可靠性。

3.外觀檢驗

檢查標準制定：制定外觀檢驗的標準，包括電路板的尺寸、平整度、顏色、標識等方面的檢查。

缺陷判定：對發現的外觀缺陷進行判定，如劃痕、污漬、焊點不良等。確定缺陷的嚴重程度并進行處理。

包裝檢查：對包裝進行檢查，確保包裝完好，符合運輸和存儲要求。

六、質量控制

1.過程控制

建立質量管理體系：制定完善的質量管理體系，包括質量目標、質量控制流程、質量檢驗標準等。

生產過程監控：對生產過程中的各個環節進行監控，及時發現和解決問題。記錄生產過程中的關鍵參數和數據，以便進行質量追溯。

員工培訓：對員工進行培訓，提高員工的質量意識和操作技能。

2.不良品處理

不良品標識：對不良品進行標識，以便進行區分和處理。

不良品分析：對不良品進行分析，確定不良原因。采取有效的糾正措施和預防措施，防止不良品再次出現。

不良品報廢：對無法修復的不良品進行報廢處理，確保產品質量。

3.持續改進

數據分析：對生產過程中的質量數據進行分析，找出存在的問題和改進的方向。

改進措施實施：針對分析結果，制定并實施改進措施。持續改進生產工藝和質量管理體系，提高產品質量和生產效率。

總之，PCBA 電路板生產需要嚴格控制各個環節的質量，從設計到制造再到測試和檢驗，都要遵循嚴格的標準和規范。同時，PCBA廠家要不斷提高生產工藝和質量管理水平，以滿足客戶對產品質量的要求。
